RV18 旁通閥

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

（RX10潛液泵、RB10地面泵配套閥門）

安裝、使用和維護說明書

第一部分-----總論

1.1 注意

　　這種閥門的安裝和操作應由合格的有能力的人員根據相關規則或圖例進行，并要與本說明書一起使用。

1.2 警告

　　這些閥門在原有所選設計要求的在壓力參數、溫度、流量和粘度范圍內使用。如果預測到任何變化，請與EBSRAY商議以鑒定此變化的適用性。

第二部份-----安裝

　　從相連的管線中取出管道剝落物和其他異物，PTFE帶殘余物。若閥門有螺紋水門，在安裝前將得一個合適的管道螺紋密封劑涂在陽性螺紋上。安裝旁流閥時，應將調節螺絲放到12點的位置，并使流向對著標有"1N"的水門。水平安裝此閥時，根據操作情況的不同，會對卷筒閥造成過度磨損。

第三部份-----使用

　　 EBSRAY型號為RV18和RV19的旁通閥是彈簧致動泵，又是一種系統保護裝置，也就是設計本身使得它不能被正常關掉，有三種外型可供選擇：
　　1.　　經常排水系統（CBS）它是提供控制排氣，自啟動加強和清除氣體功能。
　　2.　　排氣系統（VRS）它的作用是使氣體快速流通，直到液體到達閥門，然后關閉氣孔，使
　　　得泵達到****效率，也就是實現過流閥的作用。
　　3. 　不回流閥（NRV）。安裝在軟底座上，當被關閉時，可以向兩個方向排除氣體或液體。
　　當差壓外至超過提前設定的水平時，以上三種閥均可提供泵和系統保護設施。這些閥安裝在排放泵系統中并具有以下兩個特點：
　　　　　1) 一般來說，送氣/液體返回供應箱。
　　　　　2) 當系統設計標準允許時，送氣/液體返回泵進氣（吸氣）管道。

　　在投入運行時，這些旁流閥應根據要求的具體泵差壓來安裝，以確保系統總壓力不超過規定值或系統所要求的值。

第四部份-----維護

　　在任何拆卸工作和合作之前，確定滿足所有規則所提出的要求和具體的地點要求等。除了機體的更換，其他維修和檢查都可通過聯機閥來完成，只要達到完全隔離，減壓和吹掃。

4．1　　備件

　　 1.　當定購備件時，要確保與原規格相符的正確置換，要加注旁流閥序號，它是標在旁流閥的
　　　銘牌上的。購買后的任何閥門若有所改良，請告知我們。
　　2.　告知名稱項目號和所要求的數量。參考第4項的圖示。
　　3.　提出完整的運送說明、運輸等。

4．2　　拆卸準備

　　 1.　　如果要求，需取得適當的工作許可。
　　2.　　在進氣和排氣線將旁流閥與液/氣隔離，減壓并吹掃出任何有毒的、易燃的、腐蝕性的
　　　或硬化空氣的液/氣體。
　　3．　在進行拆卸之前，確保已隔離開相連的泵動力供應裝置。

4.3　　拆卸

　　 1．打開調節螺釘鎖螺母。
　　2．逆時針旋轉調節螺釘以釋放彈簧壓力。
　　3．拆下四顆固定螺釘，將泡罩裝在機體上。
　　4．取掉泡罩和'O'環，以及墊付圈和它的'O'環。
　　5．從泡罩上取下墊圈和'O'環。
　　6．從機體上取下閥彈簧和閥。
　　7.　只對VRS型：小心地從內閥上取下彈性鎖緊環，然后取下球狀物和彈簧。
　　8．只對NRV：從閥上取下'O'環。

4.4　　檢查

　　 1．檢查機本和閥座是否損壞成磨損。如需要，可更換機體。
　　2．檢查閥門是否損壞成有沉淀物。徹底清理，并確保出風口清潔通暢，沒有障礙物。
　　3．檢查閥門彈簧，若斷裂或損壞應更換。
　　4．建議在每次大修時更換'O'環。
　　5．檢查泡罩，墊圈，調節螺釘和鎖母是否損壞，若需要就更換。
　　6．只對VRS：檢查球狀物、彈簧和彈性鎖緊環的狀況。若需就更換。

4．5　　重新安裝（參考圖示）

注意:　在初裝前，用優質相容性潤滑劑輕輕浸漬所有的'O'環。

　　1． 只對VRS：將彈簧（M）的大頭插入閥門（C）中。把球狀物（L）插在彈簧后，用彈簧鎖緊
　　　環（N）將其固定。注意：確保彈性鎖緊環正確放置在槽中。
　　2． 只對NRV: 把'O'環裝在閥上。
　　3．把閥（C）裝進機體（A），要移動自由。
　　4．把彈簧（E）裝在閥（C）的頂部。
　　5．把'O'環（G）裝在泡罩（B）上。
　　6．將'O'環（F）裝在墊圈（D）上，并插入泡罩，使彈簧軸節向外。
　　7．用4個定位螺釘（I）將泡罩（B）固定在機體（A）上。

4．6　　調節

　　注意：在閥安裝或重組在線之后，完成最終壓力設定。

　　 1．順時針（即向內）旋轉調節螺釘（H）以增加旁流壓力。不要超過系統設定壓力。
　　2．逆時針旋轉調節螺釘（H）調節螺釘鎖螺母。
　　3．固定之后，用金屬絲系統并密封調節螺釘，使金屬絲穿過螺釘頭的孔，然后拖到泡罩上。

　　注意：在操作中，旁通閥顯示其特有的兩個壓力：

　　　　　A) 固定或斷裂壓力，當產品剛開始旁流過提前設定的彈簧負荷時，此壓力就會產生。
　　　　　B) ****壓力，在當旁流產品的全部流量通過這次流閥時，該壓力產生。

　　為確保在給定系統中正確使用旁流閥，充分理解上述這兩點是非常重要的。

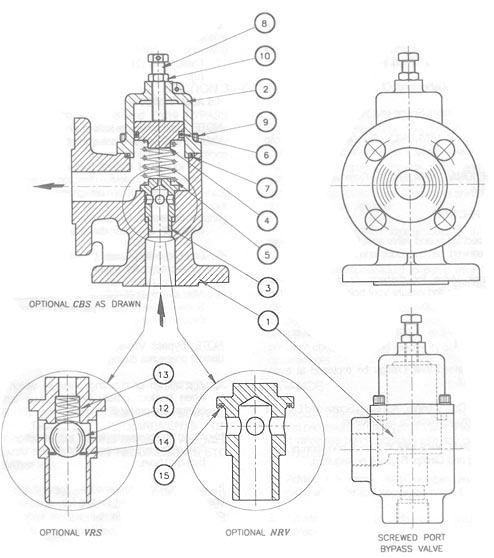

第五部份-----零件的名稱、規格

　　 EBSRAY型號：RN18和RN19旁流閥
　　注意：參考以下圖示可幫助識別所有型號（法蘭或螺紋水門）的零件，包括裝有CBS，NRV和VRS的閥門。

CAT# 　　　描述　　　　　　　　數量	CAT# 　　　描述　　　　　　　　數量
A) 　　　機體（法蘭/螺紋）..........1	H) 　　　調節螺絲 .................1
B) 　　　泡罩 .....................1	I) 　　　定位螺釘 .................4
C) 　　　閥門 .....................1	J) 　　　鎖螺母 ...................1
D) 　　　洗滌器/墊圈 ..............1	K) 　　　插頭/閥塞 ................1
E) 　　　彈簧..................... 1	L) 　　　球狀物 ...................1
F) 　　　'O'環墊圈 ................1	M) 　　　彈簧 .....................1
G) 　　　'O'環泡罩................ 1	N）　　　'O'環閥 ..................1
	O) 　　　彈性鎖緊環 ...............1
