輸入信號：配接TON90A系列報警器的二段報警光電耦合輸出。
輸出信號：分別對應二段報警光耦信號，輸出二組繼電器觸點信號（常開
或常閉）。
觸點容量：輸出繼電器觸點容量為22OV/10A。
電 源：220V/50Hz。

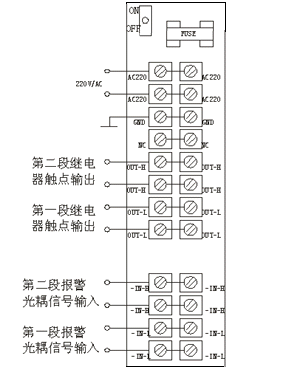

連接端子圖

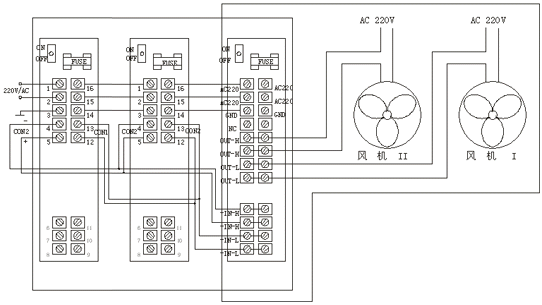

>> > 電 路 連 線 < <<

>> > 技術指標：
工作電壓：220V/50HZ

蓄電池容量：12V/18V/7AH
****負載：最多可驅動8路YONS-90A系列報警器。

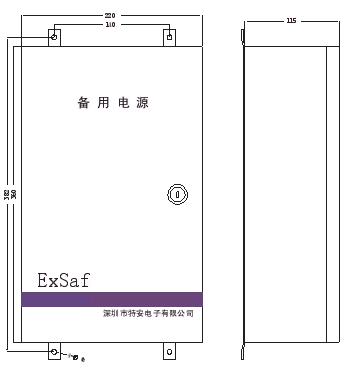

>> > 外型結構：

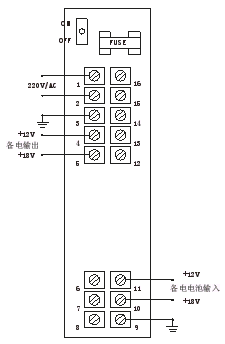

>> > 連接端子圖：

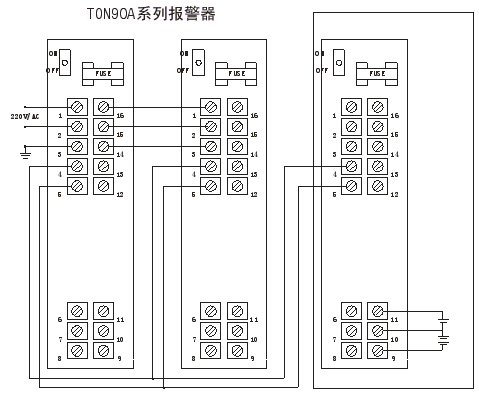

>> > 電路接線圖：

注意：以上電路邊線方法需在定貨時，用戶提出要接備用電源的前提下，由廠家提供可
接備用電源的TONS-90A系列報警器，再按上圖連接。
