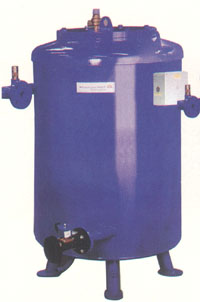

● 在工業廠礦、住宅小區管道供氣、飲食業和大型溫室采暖行業燃氣（氣化的液化石油氣）供應系統中，僅靠瓶組和儲罐的自然氣化將難以穩定供氣，特別在缺乏電力供應或可從廠房直接供應熱水之情況下，安全可靠的KTW97型氣化爐能夠滿足這類需要。
|
| |
|
| |
● 氣化爐是采用循環熱水式，45℃到70℃。
● 設計溫度：-40℃到70℃
● 根據丹麥安全條例，（ZONE2）爐應該安裝在距離儲罐4米范圍以外，廠方并建議在安全泄壓閥和分油器排污閥安裝排空管道以便液化氣排放至安全范圍。 |
|
|
| |
|
| |
| |
|
|
| |
電磁閥能起阻止液相石油氣滲透和超載的作用。由溫控器所控制，此組合可防止液體流入下游氣相管內，當液化氣溫度低于40℃，電磁閥即自行關閉。電磁閥隨爐供應。
附有2個安全閥，供給汽室及水室使用，安全閥會因爐內超壓而開啟，當汽化爐內儲有液體時，所有連接汽化爐及儲罐（或瓶組）的閥門應保持常開狀態。
所有電控元件均安裝在爐身控制箱內。
汽室實驗壓力=32.5Bar(470 PSI)
水室實驗壓力=3.8Bar(56 PSI)
汽室安全閥設立起跳壓力=17Bar(250 PSI)
水室安全閥設立起跳壓力=2.5Bar(37 PSI)
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
KTW97型氣化爐安裝簡便，費用低�？芍苯訌膹S房供應熱水或配套熱水爐使用。在熱水供應源至汽化爐之間應加配安裝熱交換器，這可防止汽體在發生泄露時滲漏至熱水供應源里。沒有外置控制箱，維修工作量極小。建議在水室內加入高級防凍/銹劑，如乙二醇。
遙控監察指示箱及分油器隨爐供應。 |
|
| |
|
|
|
| |
| |
|
| |
| |
|
|
| |
氣化爐是采用循環熱水式，45℃到70℃。
設計溫度：-40℃到70℃
根據丹麥安全條例，（ZONE2）爐應該安裝在距離儲罐4米范圍以外，廠方并建議在安全泄壓閥和分油器排污閥安裝排空管道以便液化氣排放至安全范圍。 |
|
| |
|
|
|
| |
|
| |
| 1、熱水入口 |
2、汽室安全閥 |
3、汽相探針 |
4、熱水出口 |
| 5、水室安全閥 |
6、汽體出口 |
7、液體入口 |
8、排水口塞 |
|
| |
|
| |
| 丹麥高山牌熱水式（LPG）氣化爐（1200Kg/h） |
汽體
出入口接駁 |
熱水
出入口接駁 |
電流Amp |
水室容積（升） |
電伏50/60Hz
|
重量Kg
|
| BSP1"DN40 |
BSP2"BSP2 |
1,0 |
285 |
220/230/240 |
300 |
|
| |
| 操作條件 |
每小時流量按不同熱水溫度 |
| 供水量M3/h |
最低汽體溫度 |
入口75℃-出口65℃ |
| 16，0 |
40℃ |
1200Kg/h |
|
| |
| |
|
| |
| 丹麥高山牌熱水式（LPG）氣化爐（700Kg/h） |
汽體
出入口接駁 |
熱水
出入口接駁 |
電流Amp
|
水室容積（升）
|
電伏50/60Hz
|
重量Kg
|
| BSP1"DN25 |
BSP2"BSP2 |
1,0 |
210 |
220/230/240 |
240 |
|
| |
| 操作條件 |
每小時流量按不同熱水溫度 |
| 供水量M3/h |
最低汽體溫度 |
入口75℃-出口65℃ |
| 9，0 |
40℃ |
700Kg/h |
|
|
| |
