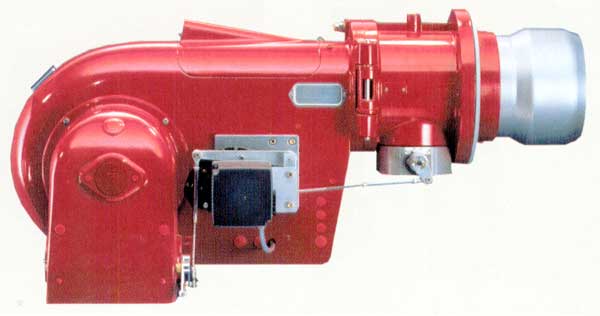

G型燃氣燃燒器，滑動兩級式（ZM）或比例調節（M） |
| |
|
| |
| |
|
|
| |
威索(w eishaupt)燃氣及油氣兩用燃燒器G、GL及RGL型可滿足客戶對運轉可靠性、安裝簡易性、操作優良性、換用不同類型燃氣方便性及低噪音等各方面的需求。此類燃燒器嚴格遵照了德國及歐洲共同體相關的工業標準及規定，并經測試確認為可靠產品。
威索燃燒器的各種性能展示了其獨到之處，僅舉例如下：
● 適用功率范圍廣
● 全自動操作
● 對爐膛進行預吹掃
● 安全的火焰監測手段
● 葉輪性能---可獲得穩定的燃燒效果
● 低噪音
● 鉸接的燃燒器罩殼
● 安裝、調試及保養方便
● 可簡單地換用其它類型的燃氣
● 在兩用燃燒器中的燃料切換可手動或自動控制，且不需進行改裝
● 當燃燒器停機時，空氣通道自動關閉。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
這類燃燒器為整裝結構。燃燒器馬達被有意安裝在與空氣流動相垂直的方向．并且通過軸驅動葉輪，在兩用燃燒器中還同時帶動油泵。所有調節燃料及空氣裝置的位置安排得清晰合理．并且易于維護與保養。通過鉸接法蘭，燃燒器可或左或右地打開，這樣使得對燃燒頭、穩焰盤、噴嘴及電極的保養工作可方便地進行。 |
|
| |
|
|
|
| |
|

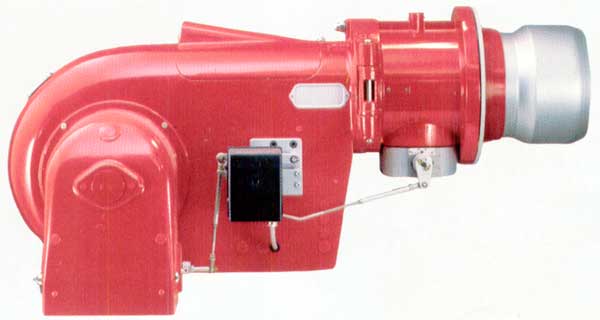

G型燃氣燃燒器，滑動兩級式（Z） |
| |
|
| |
| |
|
|
| |
這種燃燒器可廣泛用于加熱裝置．如熱水鍋爐、蒸汽鍋爐、空氣加熱設備及特定的加熱過程．尤其在新式高功率鍋爐中，由于能克服較高的爐膛阻力而被廣泛應用。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
可使用下列燃氣：城市煤氣(s)；天燃氣(N)；液化燃氣／空氣混合氣及氣態液化氣(F)；沼氣。兩用燃燒器還可使用輕油EL(DlN 51603之標準)，其粘度20。c為6mm2／s。此外，還可根據要求使用其它燃料。
|
|
| |
|
|
|
| |
|

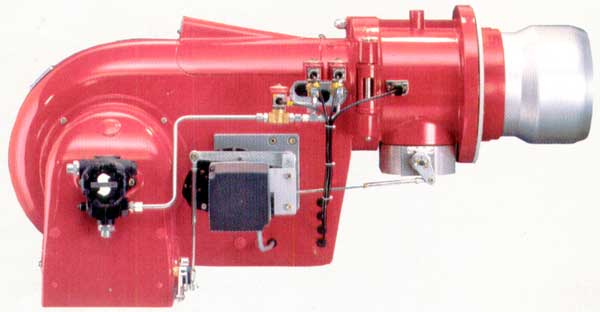

GL型兩用燃燒器，滑動兩級式（ZM）或比例調節（M） |
| |
|
| |
| |
|
|
| |
根據燃燒器規格、使用的燃料及需求進行調節：
● 滑動兩級式Z
● 滑動兩級式ZM
● 三級式(只對燒油部分而言)
● 比例調節式(標準的配有42秒運行時間伺服馬達的滑動兩級式ZM型燃燒器可以通過安裝一套比例控制器成為比例調節式)
滑動兩級式z型燃燒器配有一個快速動作伺服馬達(運行時間為8秒)，由它對流量進行快速的控制。風門和燃氣蝶閥通過凸輪設備得以同步操作。這種空氣、燃氣同步操作可確保由于起動和切換所造成的對爐膛和供氣網的影響局限在較小的范圍內。
滑動兩級式ZM型和比例調節式燃燒器對功率進行慢速調整。風門和燃氣蝶閥由同步調節凸輪控制。伺服馬達在功率變化時的運行時間****為20或42秒。在滑動兩級式調節中．部分負荷點和滿負荷點被預置于調節范圍以內。燃燒器在兩個設置點間逐漸根據設備的需要工作。燃料的流量不會有快速的變化。
比例調節式燃燒器可按照熱量的需要在燃燒器功率范圍內的任意點工作。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
燃燒器只以點火負荷起動，因而只有少量燃氣在點火時進入燃燒室。在一定時間間隔以后．用以主火焰的燃氣才被釋放。
部分負荷情況下受控停機
調節器和第二級或比例調節器設置點使得燃燒器在部分負荷時可以停機，從而避免了在受控停機時供氣系統中的壓力波動。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
內置或外置的燃燒器程控裝置自動控制燃燒器的運行�？刂破鬟B接一探頭監測火焰，并檢驗其穩定性。燃氣燃燒器中的火焰監測按電離原理運行(使用電離棒)，在兩用燃燒器中使用的則是紫外線探頭。
兩用燃燒器中的電磁離合器
在燒氣時油泵和燃燒器馬達間的機械連接自動脫開．從而避免油泵不必要的損耗。
燃氣管道配件
按照prEN676的規定．燃燒器必須安裝符合EN 1 6 1標準的兩個A組電磁閥。威索(Weishaupt)燃氣和兩用燃燒器上作為標準配置有雙重電磁閥(D MV)。威索(Weishaupt)公司還建議使用閥門檢漏裝置。按照p rEN67 6的規定，在功率高于1 200KW的設備中一定要使用閥門檢驗裝置。這種裝置及其它燃氣管道配件．如燃氣過濾器和燃氣調壓閥等可參看我們的零件手冊。
換用其它類型的燃氣
當換用其它類型的燃氣時．如從城市煤氣轉換至天然氣，只要重新進行一下調節即可。
吸音裝置
使用威索WA系列吸音裝置可降低燃燒器工作時產生的噪音。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
標準配置的燃燒器(材料、結構及防護類型)設計為室內運行．其環境溫度為一10℃到+40。C。 |
|
| |
|
|
|
| |
