- 氣體調壓閥（GPR）可用于商業和工業氣體裝置及城市供氣系統
- 適用于天然氣和所有排腐蝕性氣體
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
- 帶有安全切斷閥（SAV）的氣體調壓閥和用于氣體泄漏的帶有安全泄壓閥（SBV）（可選）的氣體調壓閥
- ****閥門通徑=DN
- SAV的氣體流向軸向，壓力補償閥（內部旁路）包括在切斷裝置中。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
- 氣體減壓閥的設計是依照DIN3380和DIN3381標準，依照DIN30690標準進行的強度質量和泄漏測試記錄于依照EN10204的驗收測試證書中。
|
|
| |
|
|
|
| |
|
| |
壓力范圍 |
PN4 |
PN6 |
|
****入口壓力 |
4 bar |
5 bar |
口徑 |
DN25,DN50,DN80和DN100 |
|
連接形式 |
DIN法蘭，PN16連接尺寸DIN2501 |
溫度范圍
（PN=正常壓力） |
-15℃～60℃ |
|
| |
- 調壓裝置；可調輸出壓力范圍
|
設定彈簧 |
Wh mbar
|
NO. |
顏色 |
驅動A1/A2 |
驅動A3 |
1 |
灰 |
20 to 50 |
|
2 |
黃 |
45 to 100 |
20 to 50 |
3 |
棕 |
90 to 200 |
45 to 100 |
4 |
淺紅 |
150 to 300 |
75 to 150 |
5 |
深紅 |
250 to 400 |
125 to 200 |
6 |
淺藍 |
350 to 500 |
175 to 250 |
|
| |
- 調壓和關斷壓力
|
Wh毫巴 |
RG |
SG*1 |
20～30 |
10 |
30 |
30～100 |
10 |
20 |
100～500 |
5 |
10 |
|
*1 平均值；取決于驅動裝置和閥門口徑。 |
| |
- KG值M3/小時（流量系數）與天然氣（密度pn=0.83 KG/m3）相關 |
DN（管道口徑） |
25
|
50
|
80
|
100
|
閥門直徑 |
25 |
31 |
31 |
50 |
60 |
80 |
60 |
80 |
100 |
KG無減噪裝置 |
370 |
460 |
800 |
1400 |
2200 |
2700 |
2900 |
3700 |
4200 |
KG有減噪裝置 |
360 |
440 |
700 |
1100 |
2000 |
2400 |
2600 |
3000 |
3300 |
|
| |
- 安全切斷閥；可調范圍 |
設定彈簧
|
上部輸出壓力*
|
下部輸出壓力*
|
NO. |
顏色 |
鋼絲直徑 |
上部可調
范圍毫巴 |
輸出壓力與正常
操作壓力之間的
最小差值△Po毫巴 |
下部可調
范圍毫巴 |
輸出壓力與正常
操作壓力之間的
最小差值△Pu毫巴 |
輸出壓力 |
1 |
黃 |
2,50 |
50 to 100 |
30 |
|
|
10/5 |
2 |
淺紅 |
320 |
80 to 250 |
50 |
|
|
10/5 |
3 |
深紅 |
3,60 |
200 to 500 |
100 |
|
|
5/2,5 |
4 |
白 |
4,75 |
400 to 1500 |
250 |
|
|
5/2,5 |
5 |
黃 |
1 |
|
|
10 to 15 |
12 |
15 |
6 |
白 |
4,2 |
|
|
14 to 40 |
30 |
15/5 |
7 |
黑 |
1,4 |
|
|
35 to 120 |
60 |
5 |
|
| |
| |
|
|
| |
*注：如果控制裝置同時給定上部和下部輸出壓力，則兩者之間的差值必須至少大于表中給出的Pso-Psu 1.1*（△Po+△Pu）。
**表中前半部分（1～4）的AG值越高，后半部分（5～7）的AG值越低。
|
|
| |
|
|
|
| |
- 安全泄壓閥（泄漏氣體-SBV）
|
設定彈簧 |
驅動裝置 |
輸出壓力*** |
NO. |
鋼絲直徑mm |
通過Pas設定毫巴 |
1 |
3,5 |
A1 |
15+5；40+10；90+15； |
1 |
3,5 |
A2
|
15+5 |
2 |
3,6 |
40+15 |
3 |
4,5 |
125+15 |
2 |
3,6 |
A3
|
20+10 |
3 |
4,5 |
60+15 |
|
| |
***選擇固定的設定值 |
| |
|
| |
| |
|
|
| |
- 執行結構外殼 鑄鋁合金；鋼
- 伺服驅動裝置外殼 鋁合金；鋼；黃銅
- 膜片，墊片
- 內件
|
|
| |
|
|
|
| |
|
| |
| |
|
|
|
|
|
|
| |
- 帶氣體泄漏-SBV
- 驅動1帶安全膜片
- 帶活栓閥門RMG915
- 帶減噪裝置
- 不帶SAV |
|
|
|
- 不帶SAV下部輸出壓力釋放
- 帶SAV人工釋放
- 帶SAV電磁遙控釋放
- 帶電子位置指示SAV“關” |
|
| |
|
|
|
|
|
|
|
| |
|
| |

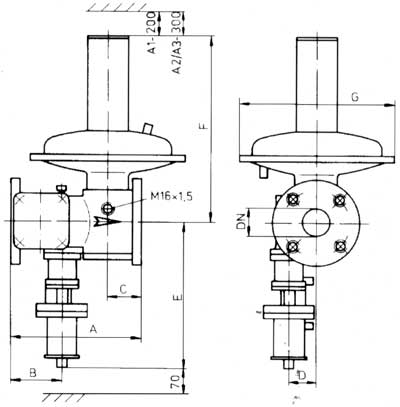

DN
|
A
|
B
|
C
|
D
|
E
|
F驅動裝置
|
G驅動裝置
|
重量驅動裝置
|
A |
A2 |
A3 |
A1 |
A2 |
A3 |
A1 |
A2 |
A3 |
25 |
184 |
80 |
52 |
40 |
280
|
365 |
--- |
---
|
296
|
---
|
---
|
20 |
--- |
---
|
50 |
254 |
114 |
75 |
50 |
370 |
510 |
26 |
41 |
80 |
298 |
140 |
83 |
65 |
330
|
---
|
595
|
590
|
---
|
394
|
520
|
---
|
60 |
90 |
100 |
352 |
160 |
100 |
72 |
70 |
100 |
|
| |
|
| |
|
| |
|
DN25和DN50 |
SAV和驅動裝置使用12mm管子 |
DN80和DN100 |
SAV使用12mm管子，驅動裝置使用16mm管子 |
|
| |
|
| |
|
DN25 |
M12x50 DIN2509-5.6；M12 DIN934-5 螺母 |
DN50和DN100 |
M16x60 DIN2509-5.6；M16 DIN934-5 螺母 |
-DIN-DVGW-測試標記 |
NG-4301AS0094 |
|
| |
|
| |
| |
|
|
| |

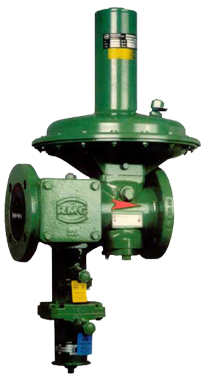

在控制系統中，無論入口壓力和流量如何變化，RMG361型氣體調壓閥均能夠保持輸出壓力恒定。

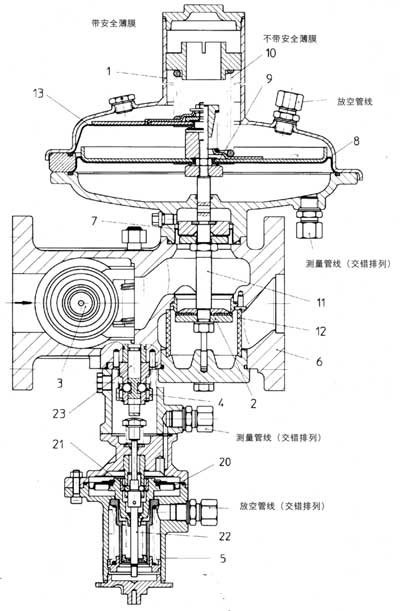

它包括：調節單元（1），執行機構（2），SAV執行機構（3），切換裝置（4），控制單元（5）和執行機構外殼（6）。
調節單元的執行機構是通過一個補償膜片（7）實現壓力平衡的。對于每個公稱通徑，有不同的前期門口徑可選。氣體泄漏用SBV（9）可以作為選項安裝于調節單元中。
被調節的輸出壓力通過測量管線引至顯示操作機構，并與由設定彈簧（10）張力產生的設定壓力相比較，任何與設定值得偏差都將通過閥桿（11）造成執行機構的一個位移。如此實際的輸出壓力將被調節到給定值上。在沒有氣體消耗的情況下，執行機構將完全關閉。
在帶有安全膜片的設計中，安全膜片（13）平行安裝于膜片（08）之上，當膜片（08）損壞破裂時，安全膜片將防止禁止泄漏的氣體進入大氣。一種泡沫金屬的缸體（12）可以實現減噪的功能。
如果出口壓力超過或低于預設的限定值，裝在入口側的安全切斷閥將切斷氣流�？刂茊卧�5）中等測量膜片（20）將產品位移，因而轉動機構中的滾珠（21）將釋放切換閥桿。由于彈簧的壓力作用于切換裝置（4）的制動套筒上，通過該套筒SAV執行機構（3）的傳動軸動作，SAV關閉。SAV只能人為地手動打開。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
