液化天然氣專用低溫閥 |
|
天然氣作為新時期的清潔能源，有著對環境污染小等諸多優良特性，人們一直期望著它能在現實中得到充分應用。目前探明的天然氣的可開采年限從1999年算起為62年，今后隨著世界各地天然氣的不斷開采，會發現更多的天然儲藏量，天然氣的作用會得到進一步的發揮。液化天然氣（LNG）是用-163℃的超低溫進行冷卻，并除去硫等要質，以液化的狀態進行輸送，供煤氣、電力等公司作為工業燃料使用。特別是最近幾年除用于家庭作為一般燃料使用外，還用于LNG燃料汽車及天然氣冷氣設備等技術開發及應用普及上。
大榮公司于60年代后期成功地開發出低溫閥，并率先在本行業開始進行應用。至今已向用戶提供了大量的產品，同時作為低溫閥的制造先驅，在日本國內的技術開發、設計、制造、質理管理等諸方面均獲得了人們的好評。在低溫閥的生產不斷取得驕人業績的同時，80年代后期開始生產與液化天然氣設備有關的產品，在日本其產品用途非常廣泛，可用于液化天然氣儲罐，液化天然氣接收基地，LNG衛星站。該公司在LNG衛星站建設的論證時期就參與進去，直到今日一直進行著液化天然氣專用閥的開發研制工作。與此同時，在罐車、貨車集裝箱用閥方面，該公司其小型化設計及質量的可靠也獲得用戶的高度評價。
該公司產品種類豐富，包括有不銹鋼手動閥（長、短軸截止閥、逆止閥、閘閥、球閥）、自動閥（緊急切斷閥）、調整閥、三通球閥、液面計總閥，其尺寸由8A至150A，品種齊全，可以充分滿足用戶的要求。
今后，大榮公司仍將在已取得的成績及技術基礎上，為滿足用戶新的需求而不斷的進行技術革新并作出新的貢獻。 |
|
|
|
|
| |
|
| |
|
|
|
|
低溫閥門設計及構造的優點 |
|
■ 閥體輕、尺寸小。
為了減少閥體的熱損失，特別是為了保證閥門超低溫下的使用，特意設計成重量輕、尺寸小的閥體。
■ 長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。此
長度是通過計算、試驗而得出的****長度。
■ 理想的閥座
軟密封構造：在SW、BW形式下，閥體不能從配管上拆下為了不換修閥體閥座采用軟接觸閥座。閥芯密封采用低溫特性穩定
性好的含有15%玻璃纖維的特氟陲或戴氟隆，還可根據需要自行更換。硬金屬密封構造：金屬密封用于閘閥及有防火要求的
閥上。是在閥座的接觸面加上鎢鉻鈷合金金屬襯套，提高表面硬度，提高防燒傷及耐磨性能。
■ 氣化升壓構造閘閥采用撓性構造，實行全部密閉。因此，此時閥體內部的液化氣體被密封，在吸收了外部熱量溫度上升時
，就會出現再氣化現象，引起閥門內部民常升壓。為了防止此種現象，采用了在閥芯上開設減壓孔的構造。而久性出色的
壓蓋填料在壓蓋部位采用南昌久性好的特氟隆環形填料。此填料可依靠內壓具有自壓密封性能，因此，用較小 的緊固力
矩就可輕松地進行控制。且摩擦力小，因此操作輕便。
■ 墊片墊片是使用了含有具有穩定密封性的陶瓷填充材料的特氟隆材質。另外，還使用權用具有對于常溫、低溫頻繁轉換的
及對溫度變化密封穩定性的纏有渦旋形金屬表面的墊片。
■ 本樣本內容以的閥有關本樣本內容以外的壓力、尺寸、材質等事宜，請向代理商咨詢。
■ 自動閥的附屬品該公司備有手動手柄，電磁閥，限位開關等附屬品，供選擇使用。 |
|
|
|
|
| |
|
|
| |
|
| |
|
| |

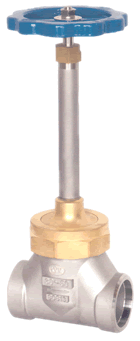

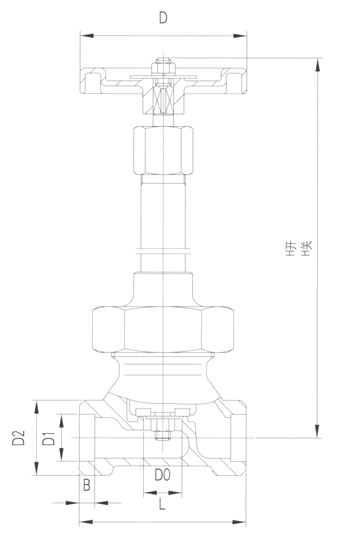

型號 |
主要外型和連接尺寸
|
重量 |
H 開 |
H 關 |
L |
D |
D0 |
D1 |
D2 |
B |
（kg） |
KCGL-3010 |
224 |
218 |
60 |
Φ65 |
Φ13 |
Φ14.5 |
Φ24 |
6 |
0.81 |
KCGL-3015 |
253 |
244 |
65 |
Φ80 |
Φ15 |
Φ18.5 |
Φ29.5 |
6 |
1.15 |
KCGL-3020 |
259 |
248 |
80 |
Φ80 |
Φ20 |
Φ25.5 |
Φ36 |
8 |
1.45 |
KCGL-3025 |
290 |
276 |
90 |
Φ100 |
Φ25 |
Φ32.5 |
Φ43.5 |
8 |
2.02 |
KCGL-3032 |
299 |
284 |
105 |
Φ100 |
Φ32 |
Φ38.5 |
Φ53 |
8 |
2.87 |
KCGL-3040 |
364 |
346 |
120 |
Φ140 |
Φ40 |
Φ45.5 |
Φ62 |
8 |
4.20 |
KCGL-3050 |
373 |
352 |
140 |
Φ140 |
Φ50 |
Φ57.5 |
Φ72 |
10 |
5.50 |
|
| |
|
| |
|
|
|
|
■ 公稱壓力Nominal operating pressure：4.0MPa
■ 適用溫度Working temperature：-196℃~+75℃
■ 適用介質Suitable medium：LO2、LN2、LAr |
|
|
|
|
|
|
|
| |
主要零件 |
閥體 |
閥瓣 |
閥蓋 |
閥桿 |
手輪 |
主要封件 |
材料 |
0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
0Cr18Ni9 |
YX040 |
PCTFE |
|
| |
| |
|
|
| |
|
| |
|
| |

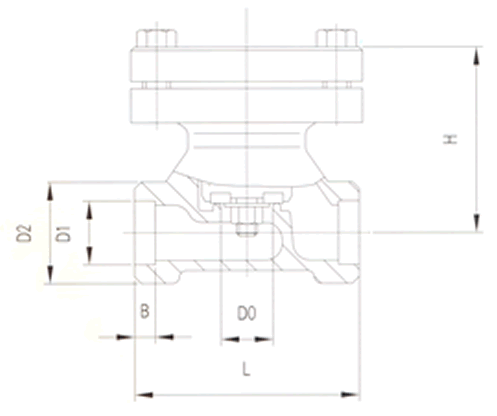

型號 |
主要外型和連接尺寸
|
重量 |
H |
L |
D0 |
D1 |
D2 |
B |
（kg） |
KCLCB-3010 |
48 |
60 |
Φ13 |
Φ14.5 |
Φ24 |
6 |
|
KCLCB-3015 |
54 |
65 |
Φ15 |
Φ18.5 |
Φ29.5 |
6 |
0.87 |
KCLCB-3020 |
61 |
80 |
Φ20 |
Φ25.5 |
Φ36 |
8 |
1.52 |
KCLCB-3025 |
69 |
90 |
Φ25 |
Φ32.5 |
Φ43.5 |
8 |
2.00 |
KCLCB-3032 |
78 |
105 |
Φ32 |
Φ38.5 |
Φ53 |
8 |
2.85 |
KCLCB-3040 |
86 |
120 |
Φ40 |
Φ45.5 |
Φ62 |
8 |
3.70 |
KCLCB-3050 |
100 |
140 |
Φ50 |
Φ57.5 |
Φ72 |
10 |
5.50 |
|
| |
|
| |
|
|
|
|
■ 公稱壓力Nominal operating pressure：4.0MPa
■ 適用溫度Working temperature：-196℃~+75℃
■ 適用介質Suitable medium：LNG、LO2、LN2、LAr |
|
|
|
|
|
| |
|
| |
主要零件 |
閥體 |
閥瓣 |
閥蓋 |
主要封件 |
材料 |
0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
PCTFE |
|
| |
