日本伊藤壁掛式氣化器

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

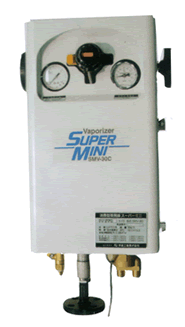

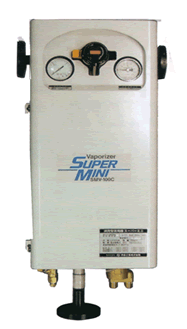

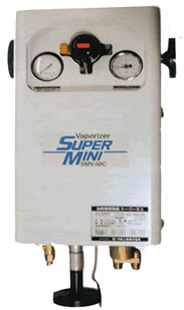

SMV-30C		SMV-50C		SMV-100C

　規格

名稱	LPG用消費溫水循環式氣化
型號	SMV-30C	SMV-50C	SMV-100C
加溫方式	溫水循環式
氣化能力	30kg/h	50kg/h	100kg/h
氣化方式	瞬間減壓氣化
設計壓力	一次壓力＝1.8MPa 　　　二次壓力=1.0MPa
耐壓試驗壓力	一次壓力＝2.7MPa 　　　二次壓力＝1.5MPa
氣密試驗壓力	一次壓力＝1.8MPa　　　二次壓力=1.0M
設計溫度	一次測=-5~100　　　　二次測=-30~100
入口壓力范圍	0.2~1.56MPa		0.2~1.56MPa
出口壓力范圍	0.07~0.17MPa
閉塞壓力	0.09MPa
過液防止裝置	氣體溫度感知方式帶發信功能(設定溫度0~-10)
安全閥設定壓力	0.96MPa
循環水	60*6L/min以上	65*7L/min以上	65*13l/min以上
氣化壓力調整閥	自動切換(帶自動發信功能)
切換壓力	0.2MPa		0.25MPa
氣化壓力調整閥定壓力	使用側：0.15MPa預備側：0.12MPa
入口連接	JIS20K15A法蘭
出口連接	JIS10K15A法蘭		JIS20K15A法蘭
溫水連接	15A(R1/2)		20A(R3/4)
外型尺寸(mm)	340624245		340754245
重量	約27kg		約32kg
安裝方法	壁掛

　特長


	●省空間重量輕，壁掛一體型構造節省設置空間，施工極為簡單 ●不需要工業用電超小型氣化器不需要工業用電 ●運行成本低廉熱源機采用液化氣加熱，水循環式，運行成本低廉。 ●液相自動切換閥自帶發信功能內藏自動發信功能的液化自動切換閥，可防止燃氣供應中斷，通過自動發信功能及時報知切換，及時更換瓶組得以實現。 ●采用隔熱式熱交換器提高熱傳導效率采用隔熱式熱交換器提高熱傳導效率。保證穩定的氣化能力 ●采用新機構的省能源式設計采用弊公司獨創的出口氣體溫度感知過液保護裝置，確保出口不會有液態液化氣流出。氣化器不工作時熱源機停止工作，出口氣體溫度感知器的過液控制閥不會動作，因此可以使用定時器控制熱源機的工作，**限度的減少運行成本。 ●主要零部件全部為不銹鋼。氣化壓力調整閥，熱交換器盤管都好為不銹鋼，具有良好的腐蝕性。熱交換部的不銹鋼。具有耐孔狀腐蝕，耐高溫交換啊熱水管與燃化氣管全部為熱融連接。長年使用不會泄露。 ●UZU** 溫水循環連接采用UZU，可提高溫水對流的流動性，提高熱傳導。

　構造解說

　　　　　　　　液態液化氣氣流出防止機構（過液控制閥）
　　　　過液控制閥內藏于氣化壓力調整閥的閥體內，由切斷閥和出口氣體溫度檢測器組成。

●起動前（切斷狀態）
出口氣體的溫度低于切斷設定溫度以下時按下過液保護閥的復位按鈕，使過液保護閥打開，此時溫度檢測器連動的感應材料擴張，使過液保護閥處于開啟狀態，液態液化氣流入熱交換器使之氣化
●切斷時
熱源機的故障，循環水量不足導致出口溫度低下時，溫度檢測連動過液保護閥內藏的感應材料使過液保護閥工作，切斷液態液化氣流入，同時通過自動裝置報警。
　　　　　　　　　　　　　　過壓切斷機構
　　　　　　　　　　　氣化壓力調整閥內藏過壓切斷閥
●動作
氣化壓力調整閥閉塞壓力不良（異物卡�。⿲е聼峤粨Q機內壓上升超過0.3MPa時壓切斷閥啟動，防止內部壓力過高。
●復位
當熱交部內的壓力下降到汽化壓力調整閥，所設定的壓力時，過壓切斷閥自動復位

　產品維修


	本產品質量保證期為產品使用開始一年以內，對產品的質量保證作以下的規定：（1）按安裝使用說明書正確安裝使用，出現故障，免費修理。（2）在保質期以內下列情況為有償維修 ●　　　使用錯誤引起的故障 ●　　　受到重物掉落或撞擊 ●　　　水災，雷擊，火災以及其他任何人力不可抗拒的危害造成的故障 ●　　　使用于液化石油氣以外其他氣體引起故障。 ●　　　超出正常使用范圍而引起的故障 ●　　　調壓器入口處有異物進入引起的故障。在正常使用1年后出現故障，由伊藤未來設備貿易（上海）有限公司或伊藤未來設備貿易（上海）有限公司指定的公司實行有償維修。本產品的使用年限為7年。
