用于CNG加氣站的壓力容器成套設備

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

　CPI的產品在中國

　德CPI公司的產品已經在中國的許多地方被CNG及工業氣體用戶廣泛應用。大型高壓無縫容器的安全、可靠、節省空間、安裝方便等優勢得到了用戶的一致好評，同時CPI公司完善的服務體系為設備的正常運行提供了強有力的保障。

高壓集裝管束即可以為CNG加氣子站供氣，也可以為民用燃氣系統運輸天然氣。

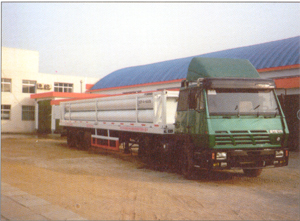

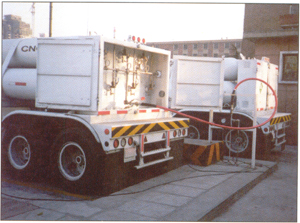

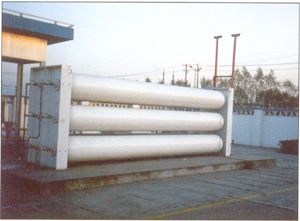

儲存壓力為25MPa的CNG加氣站用六容器ASME儲存單元。		正在天然氣加氣子站工作的CNG長管拖車。

　設計優點


	● 制造過程中無需焊接，因此，設計時不用考慮焊縫系數。另外，也不用X射線檢查焊縫的致密性。 ● 所有的容器都在最低點開孔，以排放積存的油、水及其它廢液。 ● 抽查進行質量檢驗(Q&T)的容器整體在85%的最高工作壓力(MAWP)下作250，000次的疲勞試驗。 ● 根據ASME標準第八分冊卷第二所做的疲勞計算表明，在50%的最高工作壓力(MAWP)范圍內容器的壽命大約為1，000，000次。這個壓力范圍是在已建成的CNG加氣站中有代表性的。 ● 利用斷裂力學的分析方法對容器進行了破壞之前泄漏(LBB)的研究。 ● 根據CNG的特性選擇制造容器塞的材料。所有的端塞都按照壓力容器的要求作沖擊韌性試驗。 ● 所有的壓力容器都通過了加拿大安大略省壓力容器安全部按照CSA B51附錄G及美國得克薩斯州鐵路委員會按照其壓縮天然氣標準進行的審查。 ● CPI單元設備由堅固的I字型橫梁裝配而成。每個容器通過短頸螺紋連接到框				架的鎖環上，可以防止運輸過程中容器旋轉。這種安裝方式不同于其它直接接觸容器表面的安裝框架，它容器與框架的接觸，降低了容器在使用過程中腐蝕的可能性。 ● 安裝在地震區的單元設備都應用有限元方法(FEA)進行了分析，以確保容器能夠隨特定地區的地震載荷和風載荷。 ● 所有的出口閥、安全泄壓閥(SRV)及管件都符合NFPA52和美國得克薩斯州鐵路委員會有關部門CNG的標準。加固后的安全泄壓閥(SRV)及放空管(如果有的話)可以隨氣體放空形成的反力。 ● 所有的安全泄壓裝置都裝有全開孔的不銹鋼制隔離球閥，使得使用過程中不發生CNG的泄漏。所有的球閥都按照ASME標準第八分冊卷一中附錄M的要求安裝。 ● 所有的容器及支撐結構都經噴砂處理成為接近魄的表面(SSPC-10)，并噴上富含有機鋅的底漆。然后噴上干燥之后厚度為5至7密耳(0.127mm至0.1778mm)的高質量乙烯樹脂。 ● 全部為單元式結構，可以方便地增加到所要求的容積。 ● 所有的單元設備可以按照用戶的要求設計，以滿足不同場合的需要。

　儲存壓力規格

	3600psig	5000psig
總長	20'61/2"	23'61/2"
總寬	2'27/8"	2'27/8"
總高	7'2"	7'2"
總重	20,690 ibs	21.170 ibs
容器的直徑	24"O.D.	20"O.D.
容器的平均重量	6,160 ibs	6,697 ibs
容器的容積	46.3 cu.ft.	34.15 cu.ft.
總容積	138.9 cu.ft.	102.45 cu.ft.
設計壓力	4000 psig	5500psig
額定儲存壓力下氣體的容積	每個容器13,699 cu.ft.	每個容器12,124 cu.ft.

　氣體容積的可壓縮性


	德所有的真實氣體都不遵循理想氣體的壓縮規律。下表列出70°F比重下為0.6的天然氣的"壓力---容積"值。這些數值用于計算儲存特定標準容量的氣體所需容器的尺寸，或在工作壓力下傳輸氣體的容積。　德如果不是在70°F場合，CPI會給出特定溫度下的壓力---容積值。

標準立方英尺(SCF)的天然氣在給定的壓力下壓縮成為一立方英尺的液體
表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3	表壓 psi	水容積 scf/ft3
0 25 50 75	1.00 2.71 4.45 6.18	700 725 750 775	54.04 56.24 58.47 60.58	1400 1425 1450 1475	117.39 119.76 122.29 124.68	2100 2125 2150 2175	185.67 187.87 190.06 192.26	2800 2825 2850 2875	244.92 246.78 248.64 250.49	3500 3525 3550 3575	290.24 291.95 293.30 294.65	4200 4225 4250 4275	325.90 327.09 327.90 328.71	4900 4925 4950 4975	353.14 353.82 354.86 355.90
100 125 150 175	7.92 9.74 11.55 13.33	800 825 850 875	62.64 64.86 67.01 69.27	1500 1525 1550 1575	127.24 129.66 132.26 134.71	2200 2225 2250 2275	194.45 196.65 198.84 201.04	2900 2925 2950 2975	252.33 254.17 256.01 257.84	3600 3625 3650 3675	296.34 297.32 298.29 299.60	4300 4325 4350 4375	329.88 331.05 332.21 333.37	5000 5025 5050 5075	356.93 358.71 358.90 360.38
200 225 250 275	15.15 16.95 18.76 20.58	900 925 950 975	71.54 73.67 75.80 77.86	1600 1625 1650 1675	137.34 139.82 142.13 144.62	2300 2325 2350 2375	203.23 205.69 207.89 210.36	3000 3025 3050 3075	259.67 261.16 262.64 264.12	3700 3725 3750 3775	300.92 302.22 303.52 304.81	4400 4425 4450 4475	334.52 335.30 336.44 337.20	5100 5125 5150 5175	361.78 362.04 362.30 363.31
300 325 350 375	22.49 24.43 26.34 28.18	1000 1025 1050 1075	80.01 82.26 84.54 86.83	1700 1725 1750 1775	147.13 149.47 151.81 153.96	2400 2425 2450 2475	213.39 214.76 216.96 219.16	3100 3125 3150 3175	265.59 266.72 267.84 270.63	3800 3825 3850 3875	306.46 308.11 309.38 310.65	4500 4525 4550 4575	338.33 339.46 340.58 341.69	5200 5225 5250 5275	364.31 365.30 365.92 366.17
400 425 450 475	30.02 32.00 33.93 35.83	1100 1125 1150 1175	89.24 91.56 93.79 96.14	1800 1825 1850 1875	156.31 158.86 161.43 164.01	2500 2525 2550 2575	221.36 223.28 225.47 227.38	3200 3225 3250 3275	271.73 273.43 275.14 277.38	3900 3925 3950 3975	311.92 313.18 314.06 315.31	4600 4625 4650 4675	342.43 343.16 343.89 344.99	5300 5325 5350 5375	367.15 367.76 368.73 369.33
500 525 550 575	37.82 39.83 41.86 43.90	1200 1225 1250 1275	98.40 100.90 103.19 105.48	1900 1925 1950 1975	166.61 169.00 171.26 173.58	2600 2625 2650 2675	229.57 231.47 233.06 234.94	3300 3325 3350 3375	278.46 280.21 281.61 283.36	4000 4025 4050 4075	316.55 318.15 319.38 320.61	4700 4725 4750 4775	345.71 347.16 348.62 349.36	5400 5425 5450 5475	370.30 370.89 371.85 372.43
600 625 650 675	45.96 47.94 49.92 51.97	1300 1325 1350 1375	107.78 110.23 112.56 115.04	2000 2025 2050 2075	175.76 178.17 180.58 183.24	2700 2725 2750 2775	236.82 239.01 241.19 243.06	3400 3425 3450 3475	284.75 286.13 287.51 288.88	4100 4125 4150 4175	321.82 323.04 323.87 324.70	4800 4825 4850 4875	350.39 351.09 351.78 352.46	5500 5525 5550 5575	373.38 373.96 374.16 374.36

　具備快速充裝功能的ASME成套設備


	德每臺容器都在其一端半圓形封頭大的最低點裝有一個1/2"的NGT接頭，以便于排放從壓縮天然氣中凝結的壓縮油及其它廢液。每臺標準容器的端口可以連接尺寸達11/2"的管件，將管路的壓降降				到最小，以便于快速充裝大型車輛如運輸卡車等。對于六個容器或多于六個容器的成套設備，11/2"的管件可以連接到更大尺寸的支管上，以連接已有的儀表盤和配料設備。

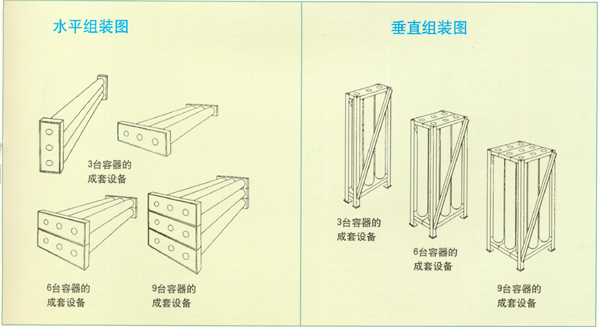

　三臺容器的成套設備


	德每臺容器都在其一端半圓形封頭大的最低點裝有一個1/2"的NGT接頭，以便于排放從壓縮天然氣中凝結的壓縮油及其它廢液。每臺標準容器的端口可以連接尺寸達11/2"的管件，將管路的壓降降				到最小，以便于快速充裝大型車輛如運輸卡車等。對于六個容器或多于六個容器的成套設備，11/2"的管件可以連接到更大尺寸的支管上，以連接已有的儀表盤和配料設備。

　3600psig

汽車鋼瓶		壓縮機運轉時間(小時) (一個周期24小時)	充裝汽車鋼瓶的數量
容量(scf)	壓力(psig)	壓縮機運轉時間(小時) (一個周期24小時)	充裝汽車鋼瓶的數量
500	3000	12	106
500	3000	18	136
1000	3000	14	58
1000	3000	18	68

注：1.利用一個50scfm的壓縮機初次充裝三個容器的成套設備至3600psig大約需要14小時。
2.上表中的容量數值是在每個汽車鋼瓶沒有充裝CNG的基礎上給出的。如果汽車鋼瓶內有剩余的初裝CNG,則每一個周(24小時)可充裝更多的鋼瓶。

　5000psig

汽車鋼瓶		壓縮機運轉時間(小時) (一個周期24小時)	充裝汽車鋼瓶的數量
容量(scf)	壓力(psig)	壓縮機運轉時間(小時) (一個周期24小時)	充裝汽車鋼瓶的數量
500	3600	12	106
500	3600	18	144
1000	3600	14	60
1000	3600	18	72

注：1.利用一個50scfm的壓縮機初次充裝三個容器的成套設備至5000psig大約需要12小時。
2.上表中的容量數值是在每個汽車鋼瓶沒有充裝CNG的基礎上給出的。如果汽車鋼瓶內有剩余的初裝CNG,則每一個周(24小時)可充裝更多的鋼瓶。
