燃氣過濾器是燃氣輸配系統的重要設備，在燃氣輸配過程中，為了保證燃氣輸配設備和儀表如調壓器等閥件和流量計、壓力表等儀表的正常工作和保護其不被損壞，必須去除燃氣中的固體雜質，在其前必須安裝精度符合要求的過濾器。 |
|
| |
|
|
| |
|
| |
| |
|
|
具有直通，角式等多種結構型成；
適用于天然氣、液化石油氣、城市燃氣、液化石油氣、空氣
混合氣、空氣等多種氣質。
安裝方便、維修簡單；
流量：最高可達650000Nm⒊/h
工作溫度：-20~100℃
過濾精確高，可達1μm;
允許最高進口壓力：≤10MPa
阻力小，流通能力大；
可用于高濕環境；
濾芯過濾面積大，耐腐蝕，無二次污染；
可配能顯示濾芯骯臟程表的差壓表；
安裝方便，維修簡單。 |
| |
| |
|
| |
|
| |
|
|
|
| |

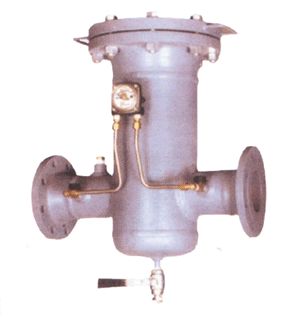

| 1、燃氣過濾器S系列 |

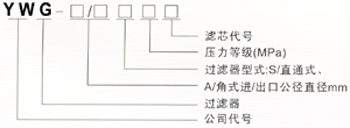

過濾器型號S系列 |
接管 |
ΦD |
L |
h |
H |
YWG-50/50SG |
ND50 |
Φ133 |
380 |
270 |
490 |
YWG-80/80SG |
ND80 |
Φ150 |
420 |
350 |
590 |
YWG-100/100SG |
ND100 |
Φ219 |
480 |
420 |
690 |
YWG-125/125SG |
ND125 |
Φ273 |
540 |
450 |
740 |
YWG-150/150SG |
ND150 |
Φ325 |
600 |
500 |
840 |
YWG-150/150SG |
ND150 |
Φ377 |
640 |
420 |
720 |
YWG-200/200SG |
ND200 |
Φ426 |
700 |
630 |
1020 |
YWG-250/250SG |
ND200 |
Φ430 |
800 |
700 |
1170 |
YWG-300/300SG |
ND300 |
Φ630 |
900 |
900 |
1400 |
|
|
|
| |
|
|
| |

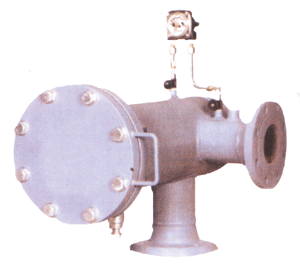

| 2、燃氣過濾器A系列 |
過濾器型號S系列 |
接管 |
ΦD |
L |
h |
H |
YWG-50/50SG |
ND50 |
Φ133 |
380 |
270 |
490 |
YWG-80/80SG |
ND80 |
Φ150 |
420 |
350 |
590 |
YWG-100/100SG |
ND100 |
Φ219 |
480 |
420 |
690 |
YWG-125/125SG |
ND125 |
Φ273 |
540 |
450 |
740 |
YWG-150/150SG |
ND150 |
Φ325 |
600 |
500 |
840 |
YWG-150/150SG |
ND150 |
Φ377 |
640 |
420 |
720 |
YWG-200/200SG |
ND200 |
Φ426 |
700 |
630 |
1020 |
YWG-250/250SG |
ND200 |
Φ430 |
800 |
700 |
1170 |
YWG-300/300SG |
ND300 |
Φ630 |
900 |
900 |
1400 |
|
|
| |
|
| |

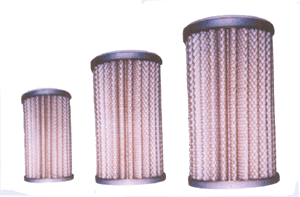

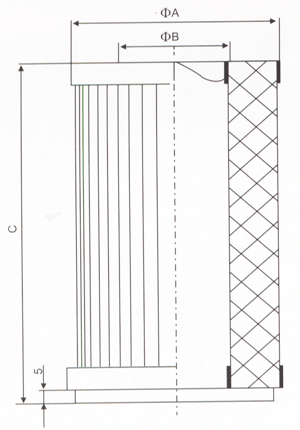

型號 |
過濾面積m⒉ |
ΦA(mm) |
ΦB(mm) |
ΦC(mm) |
| G1 |
0.125 |
95 |
50 |
165 |
| G1.5 |
0.23 |
120 |
69 |
210 |
| G2 |
0.47 |
165 |
86 |
270 |
| G2.5 |
0.725 |
200 |
110 |
283 |
| G3 |
0.95 |
252 |
138 |
320 |
| G3.5 |
0.95 |
299 |
186 |
280 |
| G4 |
1.45 |
299 |
186 |
415 |
| G5 |
2.30 |
390 |
246 |
470 |
| G6 |
4.20 |
475 |
320 |
625 |
|
| |
|
| |
|
|
| |
| |
|
|
過濾精度高；
容塵****；
阻力小，流量能力大；
耐腐蝕，適應范圍廣，可用于多種氣質；
可用于高濕環境
無二次污染。 |
| |
|
|
|
