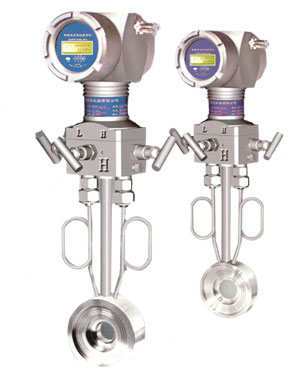

IAS-8660

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

壓力、差壓變送

概述：
IAS-8660是根據國標GB/T 2624-93設計，是一種全動態襝的集夾持孔板（或文丘里管）、差壓變送器、壓力變送器、顯示儀表及運算儀合為一體的多參數差壓式孔板質量流量計。一臺變送儀同時提供累積流量、瞬時流量、差壓、壓力和溫度五個參數和設備運行狀態，在現場將差壓、壓力和溫度信號直接轉換為數字信號，并由微處理器進行數字化處理、同時完成實時工況下流也系數C、漸近速度系數E、流量系數α、膨脹系數ε、節流元件孔徑d20 介質密度ρ等動態補償以實現真實流量的測量和計算�？娠@示瞬時流量、累積流量、和設備自身運行狀況等。
IAS-8660由二個部份組成，一是由節流裝置作為一部分，另一個是差壓傳感器、壓力傳感器、電子部件組成變送顯示儀，在使用時可分體安裝或一體安裝。
一般情況下，液體，氣體，蒸汽等可采用一體化安裝。
在下列情況可采用分體安裝：

在節流裝置體大量重情況下（如標準噴嘴、文丘里噴嘴、文丘里管及大口徑孔板）。

管道在1.5 m心上高度安裝時

高壓氫氮氣體，高溫高壓水，高溫沿壓蒸汽，因使用場合特殊，管道材料及安裝密封條件，各部頒標準均有嚴格的技術規定，不易采用一體化結構時。

本儀表的特點：

精度高 ±1%，流量范圍大8:1

無需改變現有管道，可將現有的差壓、休積流量的測量升級為質量流量

可利用現有管道上的孔板升級為具有溫度、壓力補償的質量流量儀

一臺變送儀完成多參數測量，減少硬件數量，減少管線開孔和安裝費用，減少備品備件

可提供一體化和分體化兩種形式的安裝

安裝調試方便，按一下鍵盤即自動完成全部現場調試

停電時可采用備用電池工作

工作在高溫高壓下

節流裝置可選孔板或文丘里管

差壓測量不受靜壓影響

主要特征：
現場總線型

具有RS-485總線接口，有線電話網接口、無線電話網接口、無線數傳電臺接口，能方便地進行組網，實現計算機網絡化管理

一臺變送儀實現累積流量、瞬時流量、差壓、壓力、溫度五個參數的測量

現場完成質量流量計算，全工總工況動態補償

全數字化處理

具有自診斷功能

可實現遠程維護、保養和參數修改

標準化設計：
IAS-8660智能變送顯示儀在結構上采用了標準設計以實現可互換性和可維護性以及高可靠性。
1、膜盒：膜盒中含有差壓傳感器和壓力傳感器
2、傳感器：使用電容傳感器對傳感器實現了寬溫度補償-40℃-120℃,因此大大提高了精度和穩定性，實現了寬量程測量。差壓傳感器具有機械過壓保護，允許工作在15Mpa壓力下。表壓傳感器具有大于2-10倍的過壓保護特性。
3、電子部件：高度集成化的電子部件實現壓力測量、差壓測量、溫度測量、數字化處理、流量計算、累計流量積算、中文數據顯示、數字通訊、設備狀態測試和診斷街道復雜功能。
4、節流裝置：可選用孔板，噴嘴或文丘里管。
5、安裝方式：孔板、噴嘴可選用一體化或分體安裝。文丘里管采用分體安裝。老設備改造時原有孔板可不動，采用分體安裝，只須將原計算參數輸入電子部件即可實現流量測量。
6、通訊規程：本設備通訊規程遵循國際標準化組織（ISO）的開放系統工程互連基本參考協議模型（OSI）。OSI模型已被國際公認為標準結構。HM-FIELDBUS協議選用了其中的1、2和7層，即物理層、數據鏈路層和應用層，同時加入了用戶層。開放型的通訊總線功能給工程設計人員提供了便捷和功能齊全的平臺。用戶也可選訂MODBUS或其它協議。
7、4-20mA輸出：本設備為適應老系統和老設備的改造，可選訂與瞬時流量、壓力、溫度對應的4-20mA單路輸出；也可選訂三路同時輸出的4-20mA功能輸出。
8、安全保護：本設備數據提供了可修改區域和不可修改區域。打開保護跳針才可更改不可修改區域的數據。萬一不可修改數據丟失后，本公司可提供遠程恢復方式幫助用戶恢復數據，使您的數據安全可靠。

主要技術指標：
被測介質：氣體、液體、蒸汽、水、天然氣
精度：±1%質量流量
量程比：大于8：1
被測介質溫度：-40℃-350℃
傳感器量程：

序號	量程
序號	差壓	表壓
1	0-40kPa	0-40kPa
2	0-120kPa	0-500kPa
3	0-250kPa	0-1MPa
4		0-50MPa
