LWQD系列氣體渦輪流量計

優質、服務、信用！經營單位：深圳亞威華公司銷售部電話：0755-25887166，25887236　傳真：25887232

一、概述

LWQD系列氣體渦輪流量計是一種用于測量工況狀態下氣體流量的機電一體化儀表，具有準確度高重復性好、測量范圍寬、耐雜質、安裝使用方便等特點。適用于石油、化工、城市燃氣、冶金、礦山等部門單相氣體的計量
本流量計執行JJG198-94《速度式流量計檢定規程》和Q/ZCY11-1999企業標準。

二、原理

進入儀表的被測氣體，首先通過一個裝在殼體內的整流速度分布剖面，而且還能使氣體速度增大，此后氣體繼續沿流動通道流動并進入渦輪，渦輪旋轉的角速度與流量計的氣體平均流速成正比。通過葉輪上旋轉的感應出與體積流量成正比的交變信號，經放大、整形后由單片機運算輸出，驅動LCD顯示累積流量和瞬時流量。

三、特點

采用自潤滑滾珠軸承，使用維護方便；

前后直管段要求低（前≥3DN，后≥1DN）；

電路采用表面貼裝工藝、結構緊湊、可靠性高；

采用高性能微處理器和現代濾波技術，軟件功能強大，性能優越；

采用高對比度的液晶顯示器，可顯示標準累積量、標準體積流量、溫度、壓力值，讀數方便、清晰直觀；

儀表具有密碼功能，防止非法作弊設定；

儀表具有斷電數據保存功能；

壓損小，抗干擾能力強

就地顯示流量值，并帶有胲沖信號和（4~20）mA標準模擬信號遠傳輸出，便于和二次儀表連接。

四、技術性能指標

1、型號規格、常見參數如下表：

型號規格

公稱通徑DN（mm）

始動流量（m³/h）

流量范圍（m³/h）

工作壓力等級（m³/h）

準確度(級)

備注

LWQZ-Ⅱ-25A

LWQZ-Ⅱ-25

LWQZ-Ⅱ-25C

≤0.8

≤1.3

≤1.6

2~20

4.5~45

6~70

1.6;2.5;4.0

Ⅰ類：1級Qmin~0.2Qmax:±2%

0.2Qmax~Qmax:±1%

Ⅱ類：1.5級Qmin~0.2Qmaix:±2.5%

0.2max~Qmax:±1.5%

1、工作壓力

PN≤1.6Mpa為鋁金外殼；

PN≤4.0Mpa為鑄鋼或不銹鋼外殼；

PN>4.0Mpa為特殊規格，請在訂貨時注明；

2、未特注明均按1.5級出廠。

LWQZ-Ⅱ-50A

LWQZ-Ⅱ-50

LWQZ-Ⅱ-50C

≤1.5

≤2.0

≤3.0

5~50

8~100

10~140

1.6;2.5;4.0

LWQZ-Ⅱ-80A

LWQZ-Ⅱ-80

LWQZ-Ⅱ-80C

≤3.5

≤5.0

≤6.0

15~160

20~250

30~400

1.6;2.5;4.0

LWQZ-Ⅱ-100A

LWQZ-Ⅱ-100

LWQZ-Ⅱ-100C

100

≤6.0

≤9.0

≤15.0

20~300

40~500

50~700

1.6;2.5;4.0

LWQZ-Ⅱ-150A

LWQZ-Ⅱ-150

LWQZ-Ⅱ-150C

150

≤10.0

≤14.0

≤16.0

40~650

70~850

85~1200

1.6;2.5;4.0

LWQZ-Ⅱ-200A

LWQZ-Ⅱ-200

LWQZ-Ⅱ-200C

200

≤14.0

≤20.0

≤25.0

100~1300

145~1600

160~2200

1.6;2.5;4.0

LWQZ-Ⅱ-300

LWQZ-Ⅱ-300C

300

≤35.0

≤50.0

200~4000

320~6500

1.6

注：①表中所列的流量范圍為產品出廠檢定時的流量范圍（常溫、常壓下介質為空氣）；
②隨著壓力的增大，流量范圍也隨之擴大。
2、典型特性曲線

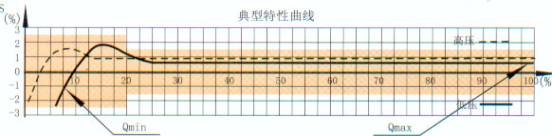

流量計典型特性曲線如下圖所示，縱坐標代表儀表的基本誤差，橫坐標代表儀表****流量的百分數。

3、工作電源
內電源：3V鋰電池，功耗≤0.3mW，可使用2年；
外電源：24VDC±15%，功耗≤1W。
4、輸出信號
脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;
（4~20）mA標準模擬信號：線性對應于（0~Qmax）m³/h 流量范圍的模擬信號，傳輸距離≤1500m，接線方式為兩線制或三線制
5、防爆等級：dⅡBT4

五、使用條件

環境溫度：-30攝氏度~+55攝氏度
相對溫度：5%~95%
介質溫度：-30攝氏度~+80攝氏度
大氣壓力：86kPa~106kPa;
當流體中含有雜質時，應安裝過濾（本廠配套），濾除氣體中的纖維、顆粒及其它雜質。
