■ 簡 述

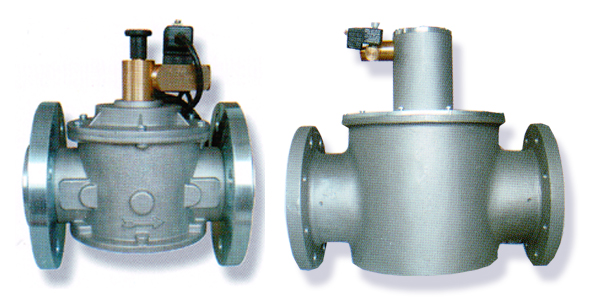

   西格瑪RM N．O．系列燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置，主要應用如下：
  ● 與可燃氣體監控系統相連接。當系統檢測到可燃氣體泄露并達到預定濃度時，自動快速關閉主 供氣閥門，切斷燃氣的供給，及時制止惡性事故的發生。
  ● 與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定 的極限數值時，自動快速關閉供氣閥門，停止燃氣的供給。
  ● 與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防 止燃氣爆炸的發生。
  ● 在城市或工廠的燃氣供應管網內設置西格瑪燃氣緊急切斷閥，可在中央控制室內集中控制，遠距 離遙控緊急關閉事故現場的管線供氣。
  本系列產品具有極佳的技術性能，負荷損失低，具有極高的安全性。適用于城市煤氣、天然氣及 液化石油氣等可燃氣體。

■ 制造標準
  按照歐洲UNI ENl6l(自動切斷燃氣裝置和燃氣設備)檢測規則和安全標準制造。

■ 技術參數
	●控制類型：直動式操作 ●結 構：膜片密封閥座閥 ●****工作壓力：0．6M：pa ●連接方式：螺紋接口             l／2“-1”銅DIN Is()228／l標準             法蘭接口(DN50 DN200)             DIN IsO’7005標準 ●關閉時間：<1秒 ●打開方式：手動復位 ●電功率：5．1W ●防爆等級：EExmII T4 ●外殼防護等級：IP65	●適應溫度：-15℃-+60℃ ●密 封：丁腈橡膠(NBR) ●閥 體：壓鑄合金鋁 ●金屬內件：不銹鋼和黃銅 ●適用范圍：煤氣、天然氣、液化             石油氣等無腐蝕性氣體 ●介質溫度：-20℃-+40℃ ●電源電壓：DC24V、             AC220V／50Hz ●電壓公差：-5％-+10％ ●操作系數：不間斷輸出或脈沖型 ●電氣連接：澆注一體型(不分正負極)

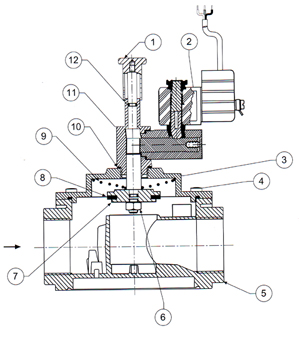

■ 功能及工作原理
西格瑪RM N．O．系列閥門是常開型脈沖觸發式電磁閥，具有事故自鎖及手動復位功能。
·閥門在日常工作中處于常開狀態，電磁線圈處于斷電狀態，不消耗電能。
·當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時，即使撤去電源， 閥門仍處于自鎖關閉狀態，不會重新自動打開。
·當現場事故處理完畢，人工重新開啟閥門，才會恢復供氣。

■ 手動復位操作過程
l／2”～2”：用力向上提拉手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。(此過程在 電磁閥斷電時操作)
DN65-DN200：先按逆時針方向擰下銅制圓柱型防護蓋，然后用專用工具按順時針方向慢慢地 扳動復位旋鈕，聽到“咔”的一聲，說明閥門完全被打開。 (此過程在電磁閥斷電時操作)

■安裝規范
·通常要安裝在被監控區主供氣管道上。
·嚴格按照閥體上所標的氣體流動方向安裝。
·禁止倒裝。
·電磁閥與電源的連接必須按下圖要求連接：
