尺碼資料

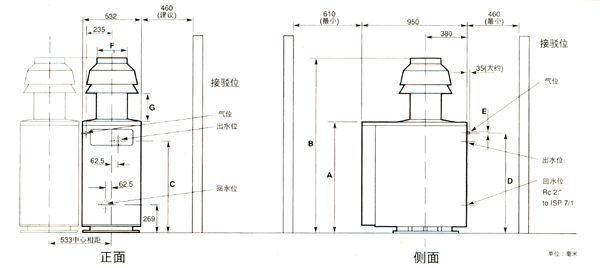

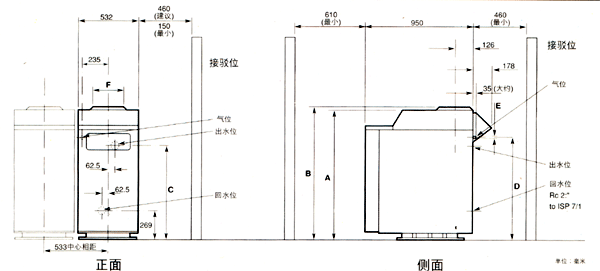

熱水鍋爐尺碼/空間
標威(Purewell) |
|
| |
 |
| |
|
| |
|
型號 |
P40/50 |
P40LL |
P60/70/80 |
P70LL |
P95/105 |
P100LL |
P120 |
|
凈重量約 |
公斤 |
235 |
240 |
285 |
290 |
345 |
350 |
400 |
|
A-鍋爐高度 |
毫米 |
872 |
1007 |
872 |
1195 |
1060 |
1195 |
1060 |
|
B-煙通高度由地面計起 |
毫米 |
1404 |
1035 |
1475 |
1129* |
1577 |
1223 |
1671 |
|
C-出位水接駁高度 |
毫米 |
573 |
573 |
667 |
667 |
761 |
761 |
855 |
|
D-氣位接駁高度 |
毫米 |
769 |
769 |
769 |
769 |
957 |
957 |
957 |
|
E-氣位接駁尺碼 |
BSP.T外螺紋 |
R3/4" |
R3/4" |
R3/4" |
R3/4" |
R1" |
R1" |
R1" |
|
F-煙通出口直徑 |
毫米 |
206 |
206 |
206 |
206 |
256 |
256 |
256 |
|
G-初級煙道高度 |
毫米 |
190 |
N/A |
285 |
N/A |
190 |
N/A |
285 |
|
| |
|
|
| |
 |
注意：i. 在組合式安裝，熱水鍋爐是緊接在距533毫米之間。在單獨應用時，應容許外殼有150毫米空間。
ii. 廠家保留權利修改以上尺碼，無需預選通知用戶。
iii. 組合式尺碼，請向代理商查詢。 |
| |
 |
| |
 |
| |
