| 公稱壓力 |
PN≤5MPa |
| 工作介質 |
水 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
| 過濾精度 |
80目 |
|
|
| |
| 代號 |
DN |
M |
L |
| KJ26-H2O/01 |
4 |
M14×1.5 |
95 |
| KJ26-H2O/02 |
6 |
M18×1.5 |
95 |
| KJ26-H2O/03 |
8 |
M20×1.5 |
95 |
| KJ26-H2O/04 |
10 |
M22×1.5 |
95 |
| KJ26-H2O/05 |
15 |
M27×1.5 |
95 |
| KJ26-H2O/06 |
20 |
M36×1.5 |
103 |
| KJ26-H2O/08 |
32 |
M52×2 |
180 |
|
| |
|
| |
 |
|
| 公稱壓力 |
PN≤23MPa |
| 工作介質 |
水及腐蝕性液體 |
| 工作環境溫度 |
常溫 |
| 閥體材料 |
1Cr18Ni9Ti |
| 過濾精度 |
80目 |
|
|
| |

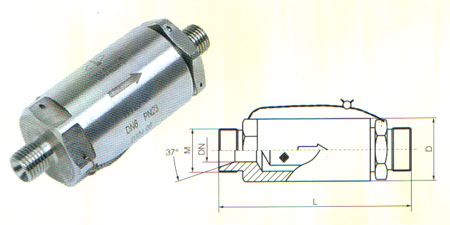

| 代號 |
DN |
M |
D |
L |
| XJ/YG01/80-23/04 |
4 |
M14×1.5 |
Ø52 |
128 |
| XJ/YG01/80-23/06 |
6 |
M18×1.5 |
Ø52 |
128 |
| XJ/YG01/80-23/08 |
8 |
M20×1.5 |
Ø52 |
130 |
| XJ/YG01/80-23/10 |
10 |
M22×1.5 |
Ø52 |
135 |
| XJ/YG01/80-23/15 |
15 |
M27×1.5 |
Ø52 |
135 |
| XJ/YG01/80-23/20 |
20 |
M36×1.5 |
Ø52 |
135 |
|
| |
|
| |
 |
|
| 工作介質 |
非腐蝕性氣體 |
| 閥體材料 |
1Cr18Ni9Ti |
| 過濾精度 |
14um |
|
|
| |

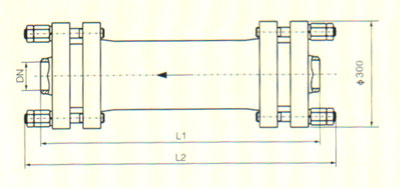

| 代號 |
DN |
L1 |
L |
公稱壓力 |
| XJ.G01-1.6/50 |
50 |
393 |
420 |
PN≤1.6MPa |
| XJ.G01-1.6/80 |
80 |
513 |
540 |
PN≤1.6MPa |
| XJ.G01-1.6/100 |
100 |
636 |
660 |
PN≤1.6MPa |
| XJ.G01-23/50 |
50 |
640 |
735 |
PN≤23MPa |
| XJ.G01-23/80 |
80 |
790 |
880 |
PN≤23MPa |
| XJ.G01-25/100 |
100 |
846 |
955 |
PN≤23MPa |
|
| |
|
| |
|
|
| 公稱壓力 |
PN≤15MPa |
| 工作介質 |
腐蝕性氣體 |
| 工作環境溫度 |
常溫 |
| 閥體材料 |
2Cr13 |
| 過濾精度 |
14um |
◆ 本閥可用于天然氣管路系統
◆ 本閥的配套接頭為XJ.JB2099接管和XJ.JB981螺母 |
|
| |

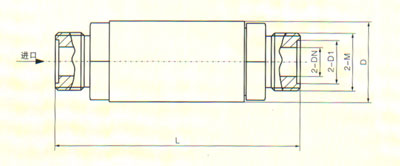

| 代號 |
DN |
D1 |
M |
D |
L |
| XJG01F14-15/06 |
6 |
11 |
M16×1.5 |
32 |
97 |
| XJG01F14-15/10 |
10 |
16 |
M22×1.5 |
32 |
99 |
| XJG01F14-15/15 |
15 |
24 |
M30×1.5 |
42 |
120 |
| XJG01F14-15/20 |
20 |
30 |
M36×2 |
42 |
124 |
| XJG01F14-15/25 |
25 |
35 |
M42×2 |
55 |
173 |
| XJG01F14-15/32 |
32 |
40 |
M52×2 |
70 |
215 |
| XJG01F14-15/40 |
40 |
45 |
M60×2 |
70 |
221 |
|
| |
