干氣過濾器是將固體粉塵從氣體中去除的高效過濾產品。它用于去除氣體中的塵土、鐵銹等固體顆粒。高性能的過濾器對保護氣體處理和輸送系統中的下游精密設備具有至關重要的作用。 |
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
| |

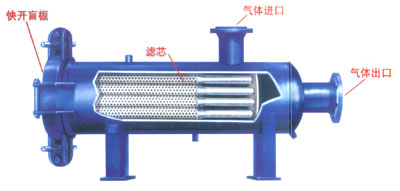

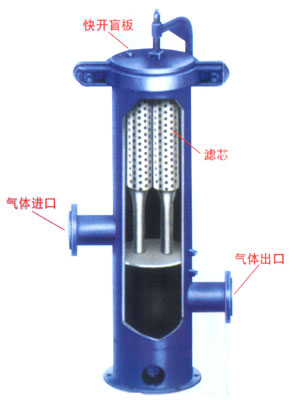

含雜質天然氣進入過濾器后，大的顆粒雜質撞到過濾器內的升管上先從天然氣中分離出來。接著天然氣從外向內流過濾芯時去除掉細微的固體顆粒。最后凈化后的天然氣流出過濾器。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
◆ 去除干燥床下游的干燥劑顆粒
◆ 去除催化床下游的催化劑粉末
◆ 用于計量和調壓站}
◆ 用于城市配氣系統
|
|
| |
|
|
|
|
|
 |
|
| |
|
|
|
| |
|
|
| |
|
|
| |
◆ 過濾精度：1、3、5、10um及以上
◆ 過濾效率：固體99.98% 液體：99.5%
◆ 起始壓降：小于0.013MPa
◆ 更換壓降：建議0.1MPa
|
|
| |
|
|
|
|
| |
|
|
| |
◆ 筒體直徑范圍從10"～72"；
◆ 設計壓力根據具體工況確定；
◆ 濾芯最高使用溫度：116℃
◆ 容器設計規范按GB150或ASME Ⅷ-1；
◆ 金屬內構件為碳鋼或不銹鋼；
◆ 當特殊需要時，過濾精度能達到0.5um，效率達到99.5%
|
|
| |
|
|
|
|
|
| |
|
| |
| 70 |
H |
33 |
3 |
72 |
38 |
1450 |
| 產品代號 |
放置形式 |
濾芯數量 |
濾芯外徑 |
濾芯長度 |
筒體直徑 |
設計壓力 |
| 干氣過濾器 |
H：臥式 |
|
3:4.5" |
24:24" |
單位：英寸 |
單位：PSI |
| |
V：立式 |
|
5:5.75" |
36:36" |
|
|
| |
|
|
|
72:72" |
|
|
|
| |
