(AL)

(ALC)

1、產品介紹
本指導手冊提供了關于 AL/ALC 系列調壓器的安裝、調節、維護和零件訂購信息。
1.1 主要功能及技術規格
氣體沿同一軸線流經調壓器，能量損失最小，使得調壓器能實現低壓差和大的流通能力
特殊的出口流道設計，使調壓器閥瓣免受氣流直接沖刷而獲得長壽命
加載式調壓器結構使得調壓能實現嚴格和精準的控制（穩定性和精度高于卸載式調壓器）
行程指示器可適時顯示閥門開度的實際位置，也可用于遠程報警和閥桿位置檢測
模塊化的指揮器設計可以快速和簡便的在線檢查和更換
堅固的設計使得調壓器經久耐用，保證絕對安全
可選配閥位傳感器遠程傳輸閥位開度（防爆：  EExd IIC T6）
工作溫度范圍：    -20℃~60℃(應高于燃氣露點溫度)
適合氣體：   非腐蝕性氣體（天然氣、液化石油氣、人工煤氣等）
允許最高進口壓力 Pemax:    105bar
出口壓力范圍 Paf:     0.6～65bar
精度等級 AC：            高達 1
關閉壓力等級 SG:       高達 2.5
關閉壓力區等級 SE:   高達 5
最小工作啟動壓差：      0.35bar
流量系數   表 1：

一體式切斷調壓器的切斷裝置請參照《ASV 軸流切斷閥維護使用手冊》
主要結構尺寸及重量       圖 1/圖 2/表 2

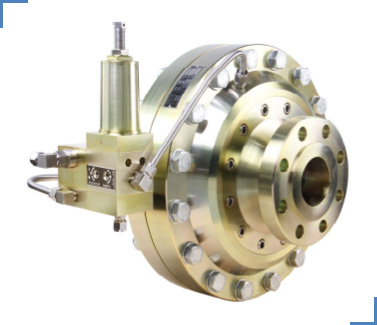

圖 1.   AL 調壓器

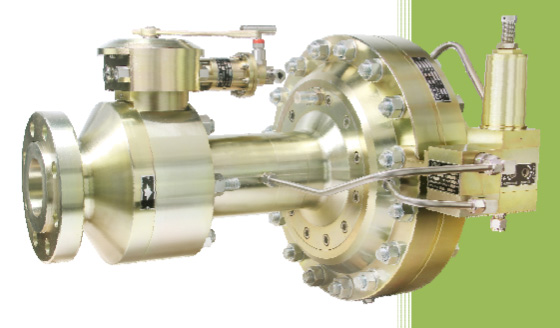

圖 2.   ALC 調壓器

表 2.外形主要尺寸

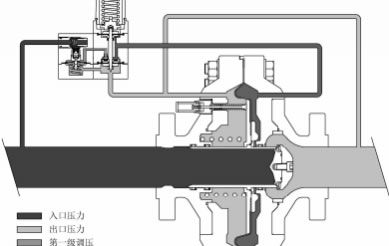

圖 3.   AL 型調壓器工作原理圖

1.2 工作原理

AL 型調壓器主要由指揮器系統和主調壓系統兩部分組成。通過旋轉指揮器系統上的調節螺桿來壓縮彈簧或放松彈簧可調高調壓器的出口壓力或調低調壓器的出口壓力。
當下游流量減少時， 下游壓力就會增加。這時候， 指揮器就會關閉些許。如此，指揮器施加給主調壓系統隔膜右腔的驅動壓力就會有所下降， 而多余的壓力就會通過節流小孔排放到下游， 使得主調壓系統的隔膜位置平衡被打破。此時， 隔膜帶動閥芯靠近閥口些許而達到新的平衡狀態，以此減少流過主調壓系統閥口的流量， 并將其出口壓力控制在指揮器系統調壓彈簧設定的范圍內。
當下游流量增加時， 下游壓力就會減少。指揮器在感應到下游壓力變化后會做出相應變化， 打開指揮器的閥口。如此， 指揮器施加給主調壓系統隔膜右腔的驅動壓力就會有所增加，而增加的壓力就會使得主調壓系統的隔膜位置平衡被打破， 隔膜帶動閥芯遠離閥口些許而達到新的平衡狀態，以此增加流過主調壓系統閥口的流量， 并將其出口壓力控制在指揮器系統調壓彈簧設定的范圍內。

符號說明如下：
REGULATOR ——  調壓器
TYPE ——  型號
Fluid —— 燃氣種類
Reg.NO —— 產品編號
Flange ——  法蘭
RG(AC) ——  調壓精度等級
SG ——  關閉壓力等級
Cg ——  流通系數
Pemax ——  最-大進口工作壓力
PILOT VALVE ——  指揮器
Year ——  出廠日期
SERIAL Nr —— 序列號

Ps body ——  閥體最-大承壓
TS ——  工作溫度

Pef ——  正常工況下調壓器進口壓力的變化范圍
Paf —— 使用測試時所裝的零件和彈簧所能得到的調壓器設定范圍
SET POINT —— 測試時所裝彈簧和零件的出廠設定值
WIRE DIAMETER OF SPRING ——  使用測試時所裝彈簧線徑
SPRING RANGE ——使用測試時所裝的彈簧所能得到的調壓設定范圍

3. 備件表
